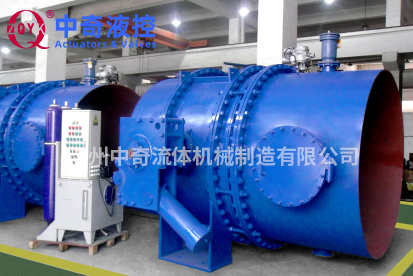

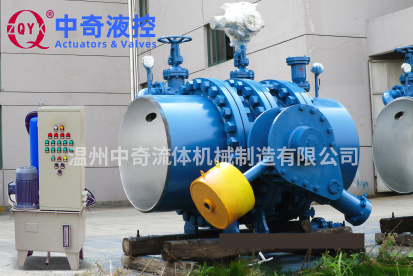

水輪機進水液控蝶閥產品照片
（詳細樣本請聯系我們）
一、產品簡介：
水輪機進水液控蝶閥是我公司按照水利發電要求研發、制造的一種節能閥門產品。工作時，閥門與水輪機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消實現管路可靠截止，起到保護管路系統安全的作用。
安裝在水輪機蝸殼的進水口處，為機組停機檢修時提供可靠的安全的工作條件；在機組長時間停機時減少機組漏水量，開機時快速充水，使機組快速進入工作狀態；還可以防止機組飛逸事件。
本系列閥門由液控蝶閥（主閥）、傳動裝置、接力器、液壓站、智能電控箱（柜）、旁通管路系統、上游連接管、下游連接管、伸縮節、空氣閥、排水閥等主要部分組成，設計符合GB/T14478-93《大中型水輪機進水閥門基本技術條件》。
它具有以下特點：
1、電氣控制系統采用PLC智能控制，使電氣線路大大簡化，具有較強的故障自我診斷功能�？杀镜兀h程控制，受中控室及與水輪機聯動控制，自動化程度高，安全可靠，實現電站“少人值班和無人職守”的管理理念；
2、液控系統采用重錘或蓄能器儲能，當水電站停電無電源時，重錘或蓄能器釋能，可實現緊急動水關閉蝶閥，為機組安全運行提供足夠的安全保證；
3、電氣控制箱可與液壓站整體安裝，也可以單獨布置，視現場條件選擇；
4、主閥密封面為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕松、密封可靠；并有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小通徑蝶板設計成流線型平板結構，大通徑蝶板設計成雙平板桁架式結構，排擠小，水流平順，閥門流阻系數僅為 0.15～0.8，遠小于止回閥的流阻系數（1.7～2.6）,節能效果明顯。
5、閥體采用鑄造或者焊接，整體框架形式，強度高，密封性能好；
6、旁通管路設有手動檢修閥、伸縮節、電動閥，其中電動閥可以采用液控閥門代替，且與主閥聯動控制。
7、下游連接管上可以設有空氣閥、排污閥，視客戶及現場要求確定。
運行程序：
開閥：開啟旁通閥→壓差平衡→開啟主閥→關閉旁通閥
關閥：開啟旁通閥→關閉主閥→關閉旁通閥
二、技術參數
產品型號：HBD743H、HD741X、KD741H或其他
公稱通徑：DN400~DN5000
公稱壓力：PN2.5~PN40
適用介質：水庫水、河水、泥沙水、海水等
介質溫度：≤80℃
開閥時間：20~120秒(可調)
關閥時間：20~120秒(可調)
動力電源：AC380V 、AC460V等
控制電源：AC220V、DC220V、DC110V或DC24V等
遠程控制：開閥、關閥、急停 等
遠程信號：無源的開關量信號、4~20mA模擬量閥位反饋信號
注：若需要產品詳細技術參數及資料，請與中奇液控技術支持部聯系。
|
